生產能力：50-500t/h
產品介紹
粘土制砂機是制砂設備的一種，在眾多制砂設備當中，其粘土制砂機的制砂率高，屬于細碎型破碎設備，可滿足中小型選礦廠使用。當然，我公司產出的粘土制砂機其能耗更低，約占選廠總電量的65%-70%，而其中約90%為磨礦部分能耗，降低了用戶的使用成本。同時粘土制砂機以其先進的制砂技術，被消費者稱為“制砂神器”。

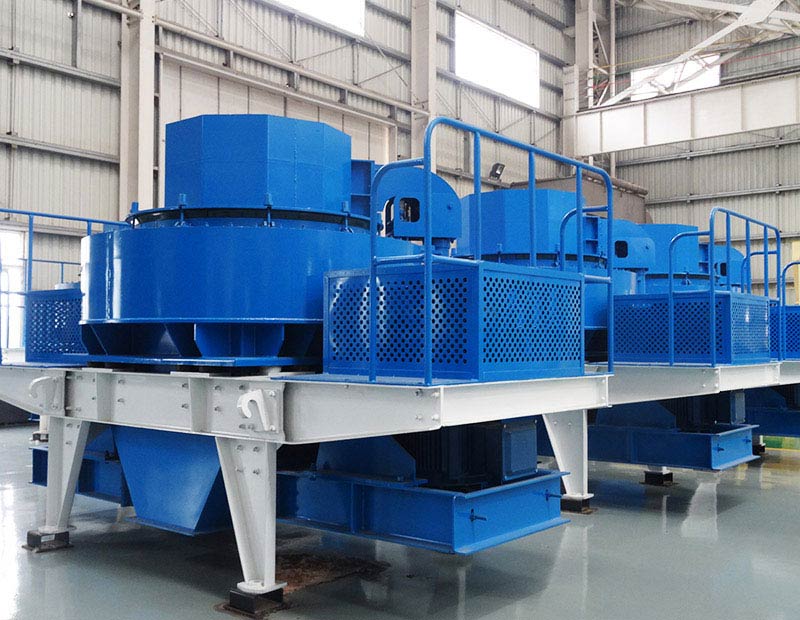

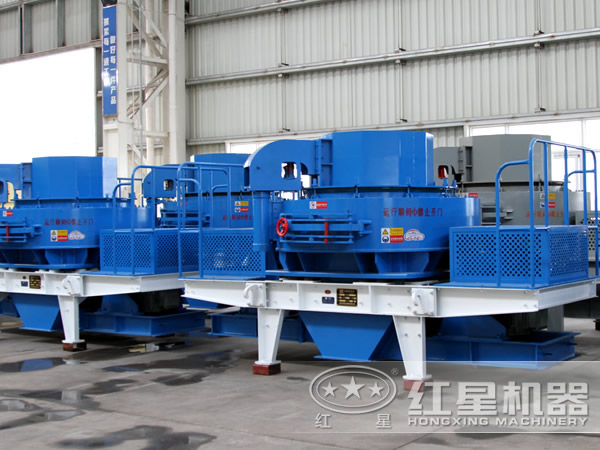

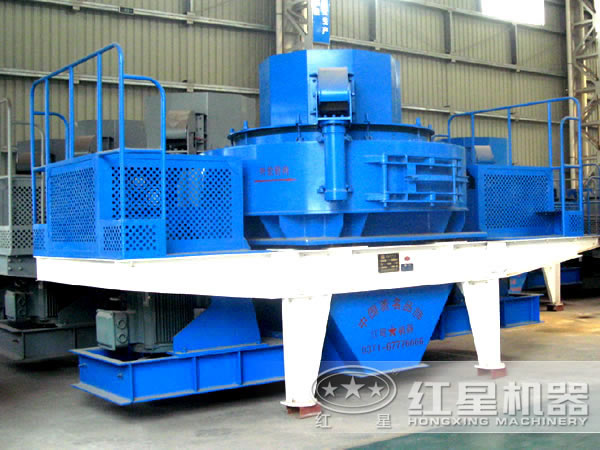

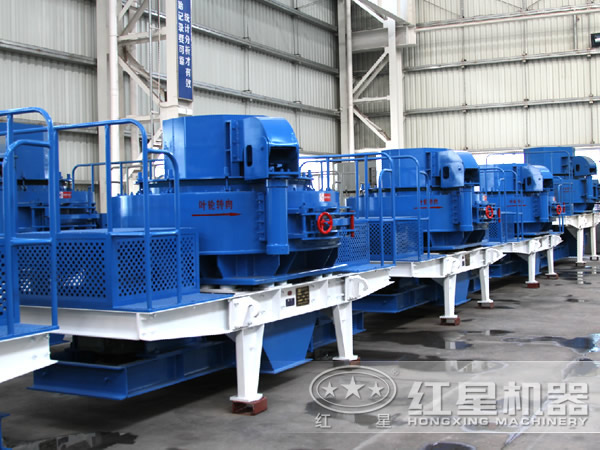

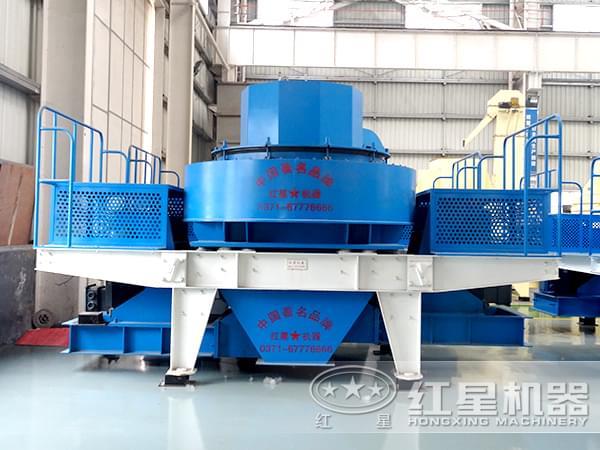

圖片實拍
粘土物料
粘土是含沙粒很少、有黏性的土壤，水分不容易從中通過才具有較好的可塑性。一般的粘土都由硅酸鹽礦物在地球表面風化后形成。特別是我國的高嶺土資源十分豐富的國家，礦質優良、成因類型齊全。粘土取出時非常干硬，還覺得碎，不過加入顏色后，越搓越柔軟，做出來的作品非常堅硬，適合做一些迷你器皿，如碗、碟、花盆。
工作原理
粘土落入進料斗，在經環形孔落下，被分料板分成兩股料，一股經分料盤進入高速旋轉的甩輪的物料，在甩輪內被迅速加速，其加速度可達數十倍重力加速度，然后高速從甩輪內射出，首先同由分料器四周自由落體的另一部分料沖擊破碎，然后一起沖擊到渦流腔內渦流腔內渦流襯層上，被粘土物料襯層反彈，斜向上沖擊到渦流腔的頂部，又改變運動方向，偏轉向下運動，又與從葉輪流道射出來的粘土撞擊形成連續的物料幕。這樣，一塊粘土在渦流破碎腔內收到兩次至多次幾率撞擊、摩擦和研磨破碎作用，被破碎的物料由下部排料口排出。
粘土制砂機內部結構圖
性能優勢
1、粘土制砂機采用石打石破碎理論破碎物料對機器的磨損降低，從而大大提高了反擊板等零件的使用壽命。
2、設備多種破碎方式，滿足不同物料的破碎需要。通過非破碎物料能力強，受物料水份含量影響小，破碎效率高。
3、特殊柳鉚技術，增加機體的強度和韌性，有效降低機器共振，工作時沒有明顯的不平衡振動，不需要笨重的基礎支撐。
操作要點
1、開車前要檢查各部件是否完好，螺栓部分有沒有松動顯現；檢查喂料和運輸及電器設備是否正常。
2、喂料要均勻，并且要嚴格禁止粒度大的物料，或其它雜物進入破碎機內；在正常運轉中，應經常檢查潤滑系統的工作情況。定時添加潤滑油脂和定期更換新的潤滑油。
3、注意停車的順序和開車的順序正好相反。在機器徹底停下后再進行冷卻和潤滑工作，做好用后的清理和檢查工作。
4、做好粘土制砂機的維護工作。
技術參數
| 型號 | VSI 7611 | VSI 8518 | VSI 9526 | VSI 1140 | VSI 1145 | VSI 1150 | |
| 處理量 (t/h) |
瀑落與中心進料 | 80-180 | 140-260 | 200-380 | 300-520 | 350-610 | 360-650 |
| 全中心進料 | 40-90 | 70-130 | 100-190 | 160-260 | 180-355 | 190-365 | |
| 最大入料尺寸 （mm） |
軟料 | 35 | 40 | 45 | 50 | 50 | 50 |
| 硬料 | 30 | 35 | 40 | 40 | 45 | 45 | |
| 轉速（r/min） | 1700-1890 | 1520-1690 | 1360-1510 | 1150-1300 | 1150-1300 | 1150-1300 | |
| 電機功率（kw） | 4P 110 | 4P 180 | 4P 264 | 4P 400 | 4P 440 | 4P 500 | |
| 外形尺寸（長×寬×高）（mm） | 4100×2250×2300 | 4160×2360×2500 | 4540×2500×2830 | 5500×2750×3100 | 5500×2750×3100 | 5500×2750×3100 | |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
