生產能力：10-280t/h
新型磁選機簡介
新型磁選機是在原有磁選機的基礎上進行創新研發的具有全新功能的磁選設備，新型磁選機利用各種礦物比磁系數的不同，借助磁力和機械力將混合料中的磁性物質分離開的設備，磁選機的磁系采用優質鐵氧體材料或與稀土磁鋼復合而成，筒表平均磁感應強度為100～600mT，適用于具有磁性差異物質的分離，是磁選生產線必備設備之一，是產業界使用較廣泛的、通用性高的機種之一。設備可以對磁鐵礦，褐鐵礦，赤鐵礦，錳菱鐵礦，稀土礦等進行分選，磁選過程是在磁選機的磁場中，借助磁力與機械力對礦粒的作用。
結構組成
新型磁選機主要由：圓筒、磁系、槽體、轉動部分、底板、支架、磁偏角調整裝置和卸礦水管等部分組成，具有結構簡單、處理量大、操作方便、易于維護等優點；根據用戶需要，可提供順流、半逆流、逆流型等多種不同類型的磁選。新型磁選機筒體由2-3mm不銹鋼板卷焊成筒，端蓋為鑄鋁件制作，用不銹鋼螺釘和筒相連，采用開放式磁系，裝在磁選機圓筒內和裸露的全磁，磁塊采用不銹鋼螺栓裝在磁軛的底板上，磁軛的軸伸出筒外，軸端固定有拐臂，扳動拐臂可以調整磁系偏角，調整合適后可以用拉桿固定，磁選機設備槽體的工作區域用不銹鋼板制造，機架和槽體的其它部位用普通鋼材焊接。

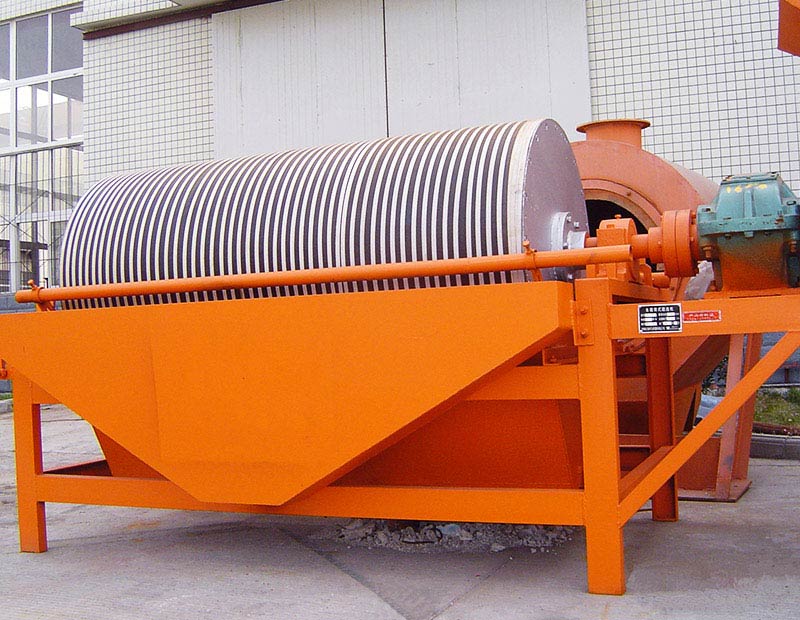

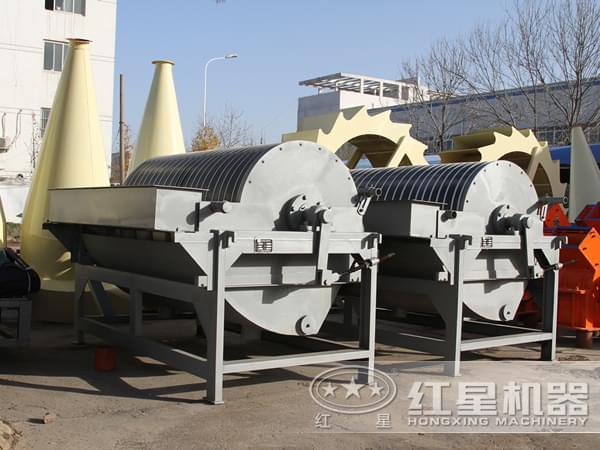

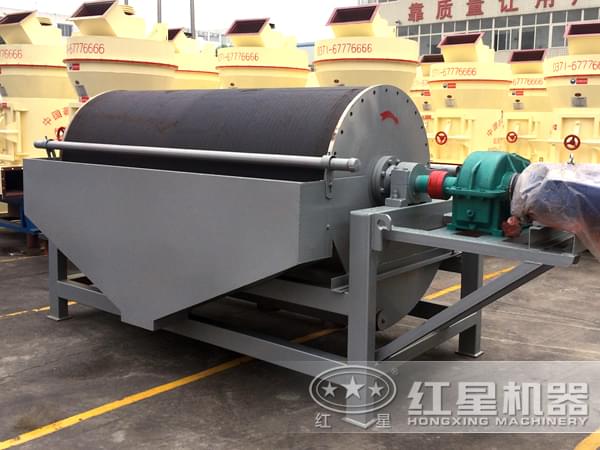

圖片實拍
磁選過程
原礦粒經輸送帶被送入上磁輥分選，由于原礦的礦粒有磁性，立即被強磁場吸附在磁輥上，而那些沒有磁性或磁性很弱的物料粒粒（雜石、砂土）不能被磁輥的強磁產生吸力，隨著磁輥的轉動，礦粒一直被吸在磁輥上，而礦石粒在磁輥轉到前端位置時被拋出掉在隔礦板的前面（通過改變隔礦板角度的大小可調整精礦的品位），礦粒繼續被磁輥帶到脫磁區時自動掉入一選集礦斗收集為精礦成品。由于上磁輥掉下的脈石中還夾帶有一些磁性更弱的礦粒，它們將進入下磁輥繼續進行磁選，磁選后的成品礦粒進入二選集礦斗收集為成品，被拋出的脈石經尾礦口排出，至此磁選工序結束。
性能特點
1、磁感應強度高：新型磁選機的磁系，采用優質鐵氧體材料或與稀土磁鋼復合而成，筒表平均磁感應強度為100-600mT。根據用戶需要，可提供順流、半逆流、逆流型等多種不同表強的磁選機。
2、應用范圍廣：新型磁選機憑借特殊優勢，不僅可對有色金屬進行磁選工作，很能用于煤、非金屬礦、建材等物料的除鐵作業，技能對高嶺土等微細粒粘土礦物提純精制，又能除去粘土類礦石中的微細弱磁性染色雜質顆粒，提高礦物品質。
技術參數
| 型號 | 筒徑（mm） | 筒長（mm） | 圓筒轉速（r/min） | 給料粒度（mm） | 處理量（t/h） | 功率（kw） |
| CTB6012 | 600 | 1200 | <35 | 2-0 | 10-20 | 1.5 |
| CTB6018 | 600 | 1800 | <35 | 2-0 | 15-30 | 2.2 |
| CTB7518 | 750 | 1800 | <35 | 2-0 | 20-45 | 2.2 |
| CTB9018 | 900 | 1800 | <35 | 3-0 | 40-60 | 3 |
| CTB9021 | 900 | 2100 | <35 | 3-0 | 45-60 | 3 |
| CTB9024 | 900 | 2400 | <28 | 3-0 | 45-70 | 4 |
| CTB1018 | 1050 | 1800 | <20 | 3-0 | 50-75 | 5.5 |
| CTB1021 | 1050 | 2100 | <20 | 3-0 | 50-100 | 5.5 |
| CTB1024 | 1050 | 2400 | <20 | 3-0 | 60-120 | 5.5 |
| CTB1218 | 1200 | 1800 | <18 | 3-0 | 80-140 | 5.5 |
| CTB1224 | 1200 | 2400 | <18 | 3-0 | 85-180 | 7.5 |
| CTB1230 | 1200 | 3000 | <18 | 3-0 | 100-180 | 7.5 |
| CTB1530 | 1500 | 3000 | <14 | 3-0 | 170-280 | 11 |
作者：武永蘭 發布時間：2016-01-26 08:25:20 更新時間：2022-07-22 17:22:47
