產品介紹
結構特點
性能特點
工作原理
技術參數

圓錐碎石機介紹

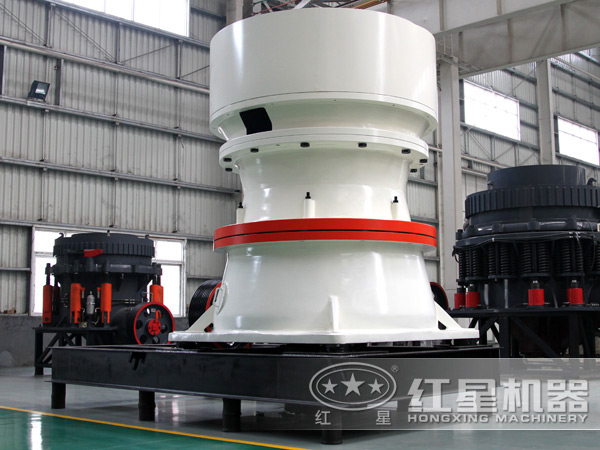

單缸圓錐破碎機

圓錐式破碎機（圓錐破石機）工作時，電動機的旋轉通過皮帶輪或聯軸器、傳動軸和圓錐部在偏心套的迫動下繞一固定作旋擺運動，從而使圓錐破石機的破碎壁時而靠近又時而離開固裝在調整套上的軋白壁表面，使礦石在破碎腔內不斷受到沖擊，擠壓和彎曲作用而實現礦石的破碎。

結構特點

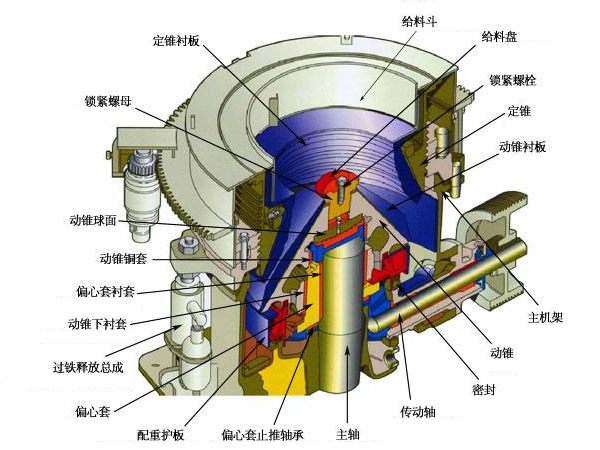

圓錐碎石機內部結構示意圖

1.液壓系統

該機具有用液壓系統來調整破碎機排礦日的大小，液壓系統可有效地保證設備的安全運轉。在破碎腔中有異物時，液壓系統可使動錐體自動下退，當異物排出后，該系統使下退的動錐體自動復位。重新保持原來的排礦口位置繼續工作。

2.破碎腔型

破碎腔型是指動錐與固定錐之間形成的幾何空間。破碎腔的形狀對整機的性能影響很大。破碎機腔型是 HPC系列液壓圓錐破石機破碎的主要技術指標。該機從粗碎到細碎設計了四種規格的腔型，它有六種可能的組合，這意味著它能更好地適用于用戶特殊要求。

3.密封可靠

采用迷宮式密封裝置，取代了以往使用的水式密封，使灰塵雜質無法進人機體內，從而保證了潤清油的清潔，延長了滑動軸承、推力球軸承的使用壽命，使得機器運轉可靠。

4.更換方便

以往破碎機更換破碎壁非常慢,圓錐破石機新結構更換破碎壁非常快。因為上破碎壁上裝有卡梢，用螺栓頂起就把破碎壁固定.下破碎壁固定是用液壓螺母緊固.上、下破碎壁背面不需要加任何填充材料，所以更換快速方面，減少了工人勞動強度。

5.調節開口

該機選用了耐高壓的位移傳感器，調整排礦口位置時是在操作室進行的。只要一按鍵，在操作臺上就有顯示，就可以看到所需要調整的排礦口大小，非常方便準確。

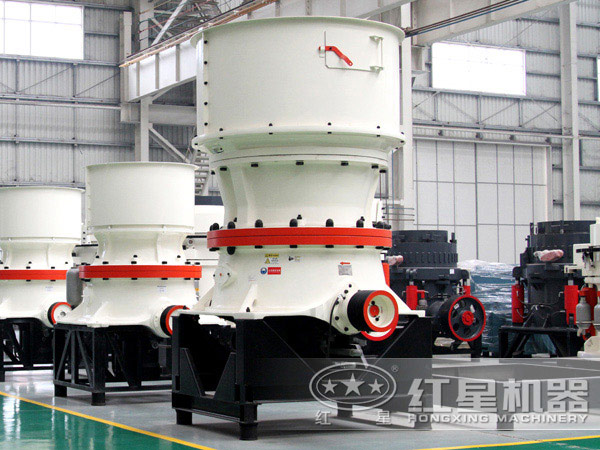

圓錐式碎石機

該機工作時，電機通過液力偶合器、小圓錐齒輪驅動偏心套底部的大圓錐齒輪，使偏心套旋轉，致使錐體作旋擺動而破碎物料。破碎機的主軸是不動的，只是支撣球面瓦，承受破碎力。由于破碎機主軸不動而偏心套傳遞破碎力，故該結構可承受較大破碎力，對細碎和超細破碎非常適應，因為超細破碎的破碎力是非常大的。預計其產品粒度(對于超細碎型襯板)開路時一5m二可達50^80%(視物料性質而有所差異)。該破碎機適用于金屬礦山選礦廠第三段破碎，或第四段破碎;適用于建材或非金屬礦山及土木工程。特別是土木工程所需的天然砂供應不足的地區。

性能特點

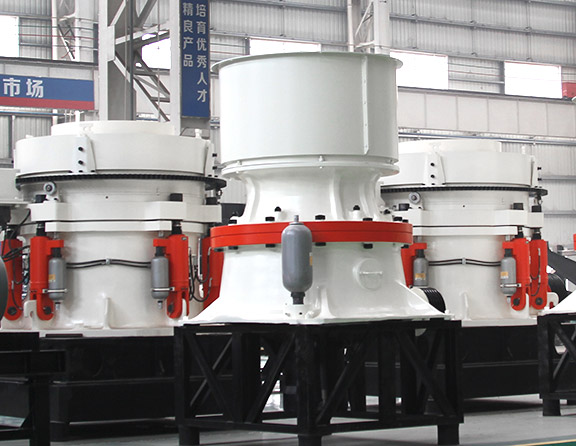

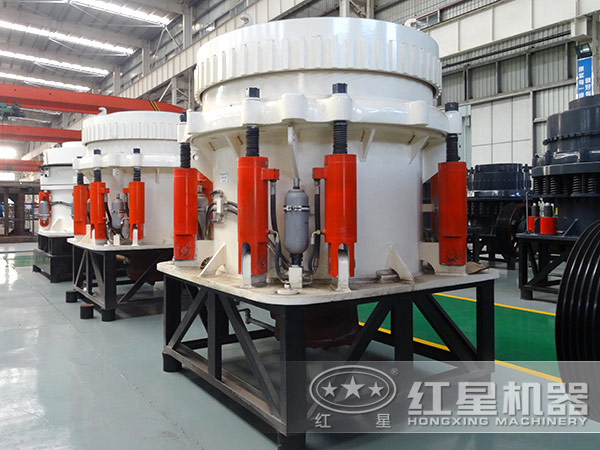

圓錐碎石機展示

在不可破異物通過破碎腔或因某種原因機器超載時，圓錐破石機彈簧保險系統實現保險，圓錐破石機排礦石增大。異物從圓錐破石機破碎腔排出，如異物卡在排礦口使用清腔系統，使排礦繼續增大，使異物排出圓錐破石機破碎腔。圓錐破石機在彈簧的作用下，排礦口自動復位，圓錐破石機機器恢復正常工作。圓錐破石機系列破碎機分粗碎圓錐破石機、中碎圓錐破石機和細碎圓錐破石機三種，可根據用戶不同需求選購。

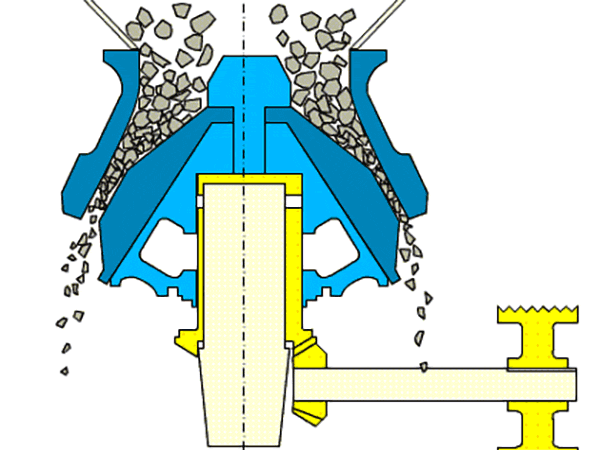

工作原理

圓錐碎石機工作原理

工作時，電動機的旋轉通過皮帶輪或聯軸器、圓錐破石機傳動軸和圓錐破石機圓錐部在偏心套的迫動下繞一周固定點作旋擺運動。從而使破碎圓錐的破碎壁時而靠近又時而離開固裝在調整套上的扎臼壁表面，使礦石在破碎腔內不斷受到沖擊，擠壓和彎曲作用而實現礦石的破碎。

技術參數

規格	型號	破碎錐大端直徑 (mm)	最大給料尺寸 (mm)	排料口寬度 (mm)	處理能力 (t/h)	電動機功率 (kw)	總重量（t）	外形尺寸（長×寬×高）（mm）
Φ600	PYB600	600	65	12-25	40	8P 30	5	2234×1370×1675
Φ600	PYD600	600	35	3-13	12-23	8P 30	5.5	2234×1370×1675
Φ900	PYB900	900	115	15-50	50-90	8P 55	11.2	2692×1640×2350
	PYZ900		60	5-20	20-65		11.2	2692×1640×2350
	PYD900		50	3-13	15-50		11.3	2692×1640×2350
Φ1200	PYB1200	1200	145	20-50	110-168	8P 110	24.7	2790×1878×2844
	PYZ1200		100	8-25	42-135		25	2790×1878×2844
	PYD1200		50	3-15	18-105		25.3	2790×1878×2844
Φ1750	PYB1750	1750	215	25-50	180-360	8P 160	50.3	3910×2894×3809
	PYZ1750		185	10-30	80-210		50.3	3910×2894×3809
	PYD1750		85	5-13	60-180		50.2	3910×2894×3809
Φ2200	PYB2200	2200	300	30-60	420-700	8P 280-260	80	4622×3302×4470
	PYZ2200		230	10-30	130-410		80	4622×3302×4470
	PYD2200		100	5-15	80-200		81.4	4622×3302×4470
