生產能力：500t/h
產品介紹
對輥式破碎機簡稱對輥破，又叫對輥制砂機，是參照美國崗拉克破碎機的結構原理自行設計研制的新產品。
對輥式破碎機
對輥式破碎機具有體積小、破碎比大（5-8）、噪聲低、結構簡單、維修方便、生產率高（比我國現在2PGC對輥式破碎機生產率高1-2倍）等優點，被破碎物料粒度均勻，過粉碎率低，維修方便，過載保護靈敏，安全可靠等特點。
單輥輥式破碎機
本對輥破碎機適用于煤炭、冶金、礦山、化工、建材等行業更適用于大型煤礦或選煤廠原煤（含矸石）的破碎。對輥式破碎機（對輥破）破碎能力大，電動機與減速器之間用限距型液力偶合器聯接，防止動力過載，傳感器過載保護，安全可靠。齒輥間距液壓調整，齒輥軸承集中潤滑。齒形優化設計，拉剪力選擇破碎，高產低耗，出粒均勻。

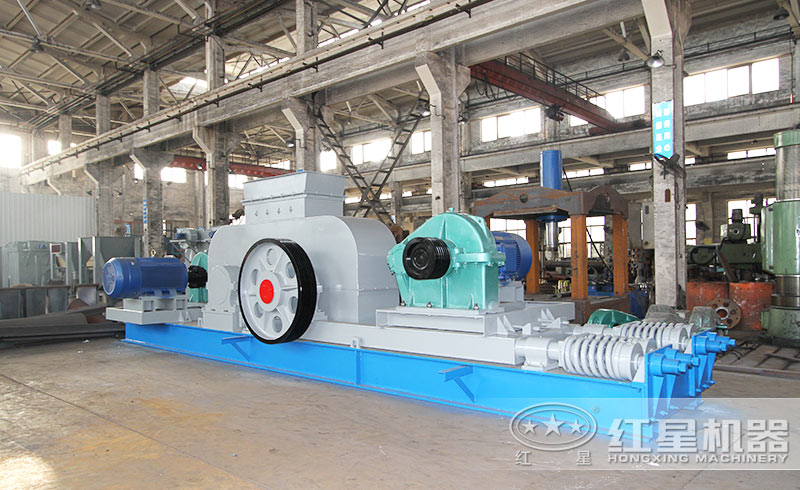

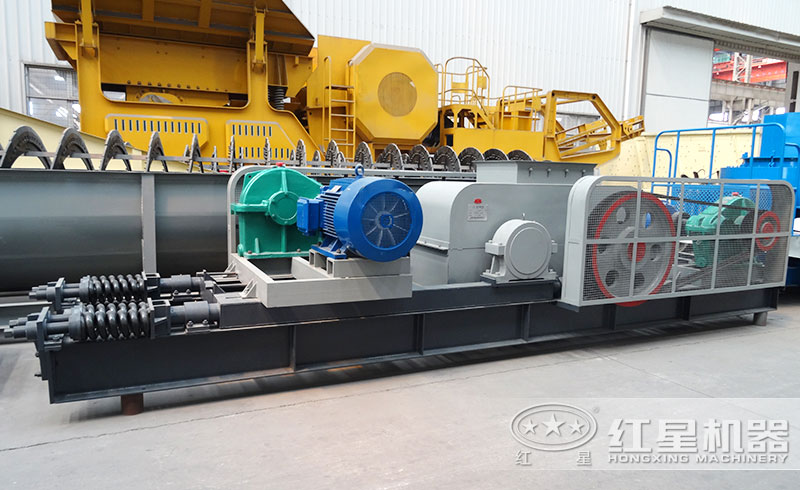

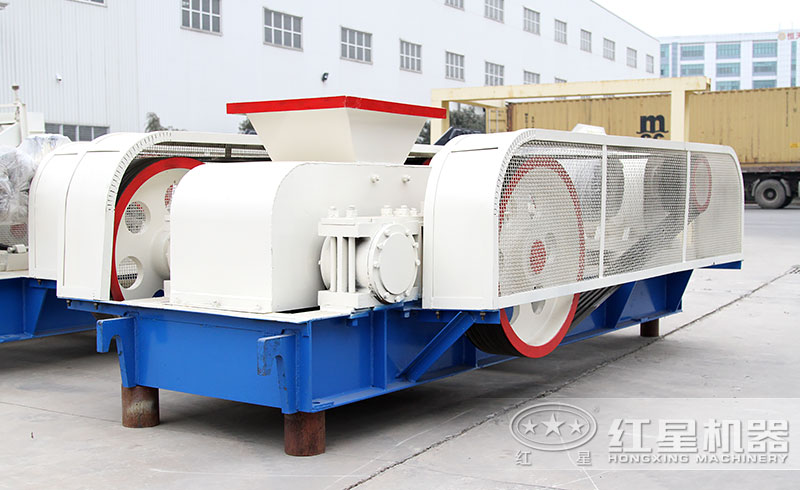

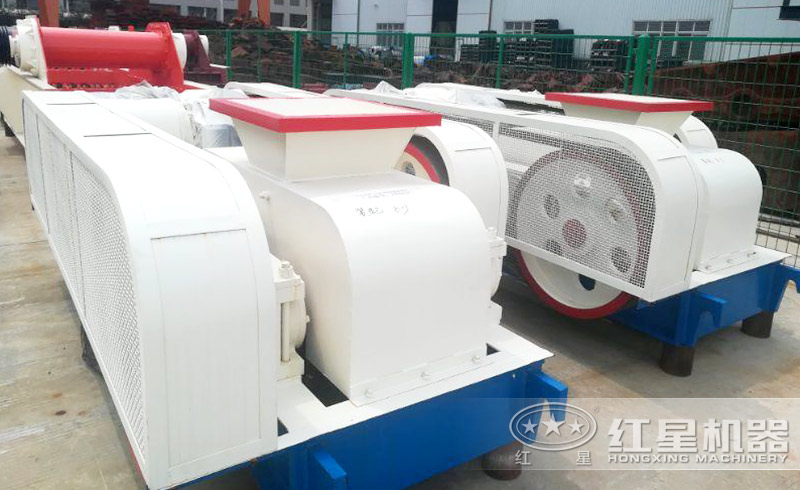

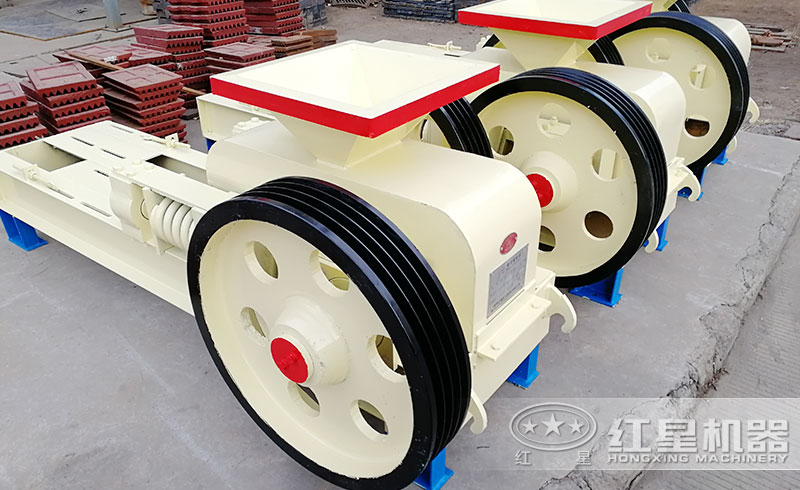

圖片實拍
對輥式破碎機圖片實拍
對輥式破碎機分為雙齒對輥破碎機和四齒輥式破碎機兩大系列，雙齒輥式破碎機為機械彈簧式(2PCM)，可根據破碎物料特性和要求分別配用粗齒輥或中齒輥，四齒輥式破碎機實際由兩臺雙齒輥式破碎機組合而成。

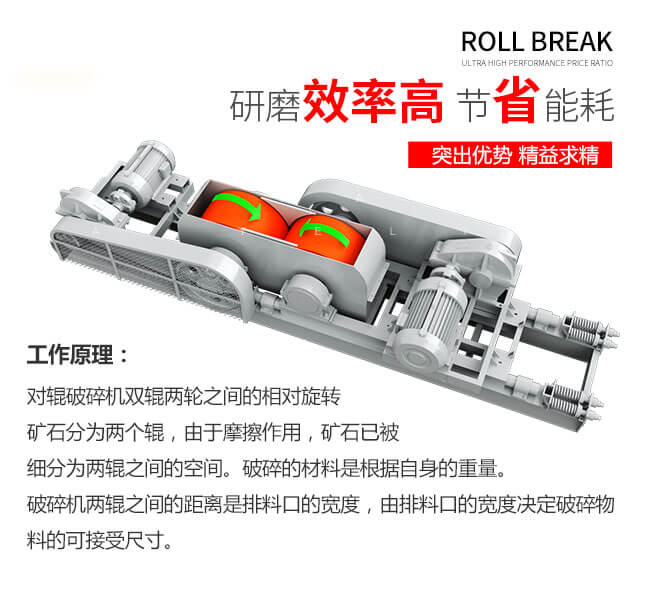

工作原理
對輥制砂機出料粒度的調節：兩輥之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。
產品安裝
1、安裝時應注意主機體與水平的垂直；按設備的動力配置電源線和控制開關。
2、檢查完畢，進行空負荷試車，試車正常即可進行生產；該對輥式破碎機設備應安裝在水平的混凝土基礎上，用地腳螺栓固定。
3、安裝后檢查各部位螺栓有無松動及主機倉門是否緊固，如有請進行緊固。

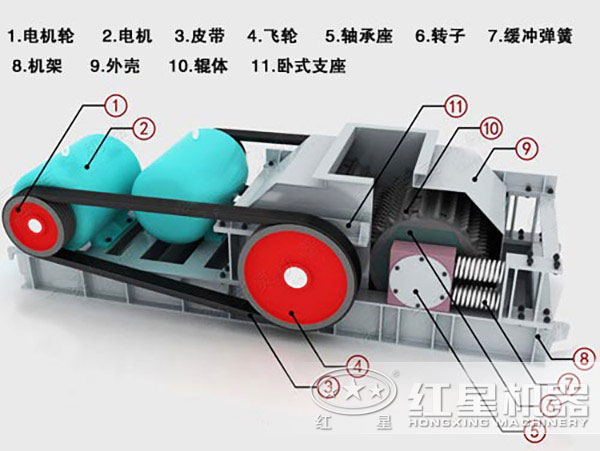

內部結構
技術參數
| 型號 |
2PG0425 |
2PG0640 |
2PG0740 |
2PG0850 |
2PG1060 |
2PG1260 |
2PG1560 |
| 輥直徑(mm) |
Ф400 |
Ф600 |
Ф700 |
Ф800 |
Ф1000 |
Ф1200 |
Ф1500 |
| 輥寬(mm) |
250 |
400 |
400 |
500 |
600 |
600 |
600 |
| 入料粒度(mm) |
≤25 |
≤25 |
≤25 |
≤25 |
≤30 |
≤30 |
≤30 |
| 排料口(mm) |
2-8 |
2-8 |
2-8 |
2-8 |
2-10 |
2-10 |
2-10 |
| 處理能力(t/h) |
5-10 |
10-20 |
15-30 |
20-40 |
30-50 |
40-70 |
60-110 |
| 配動力型號 |
Y132M-6 |
Y180L-6 |
Y200L-4 |
Y225M-4 |
Y250M-4 |
Y315M-6 |
Y315L-6 |
| 電機功率(kw) |
5.5×2 |
15×2 |
30×2 |
45×2 |
55×2 |
75×2 |
110×2 |
作者：武永蘭 發布時間：2011-12-28 13:53:27 更新時間：2022-04-28 16:46:46
