生產能力：50-500t/h
第三代制砂機介紹
制沙機又稱沖擊式破碎機，是引進美國公司的“石打石”破碎機原理及技術，結合國內制砂生產方面的實際情況，研制開發出具有國內較先進水平的高產高質破碎設備。制沙機廣泛適用于各種巖石、磨料、耐火材料、水泥熟料、石英石、鐵礦石、混凝土骨料等多種硬、脆物料的中碎、細碎作業。對生產建筑用砂、筑路用砂石優為適宜。
HX型立式沖擊式制沙機由進料、分料器、渦動破碎腔、葉輪體驗、主軸總成、底座傳動裝置及電機等主要部分組成。

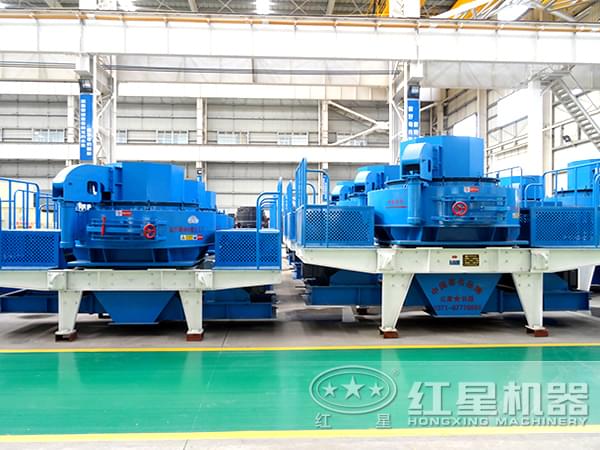

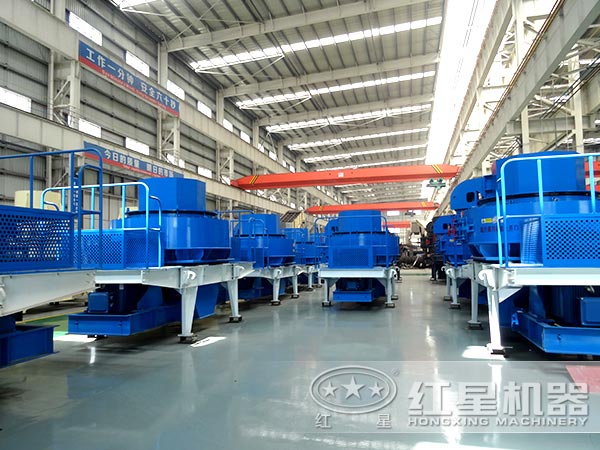

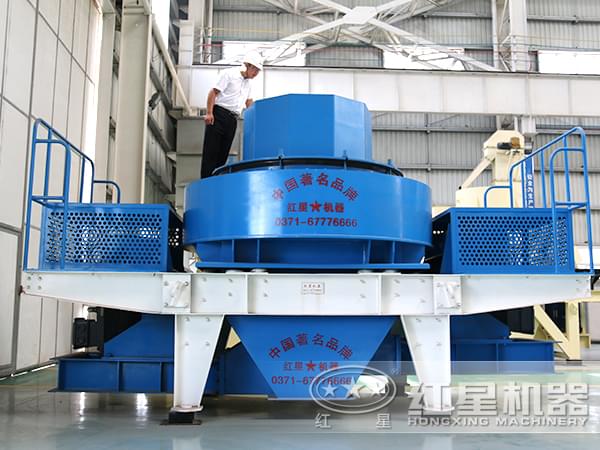

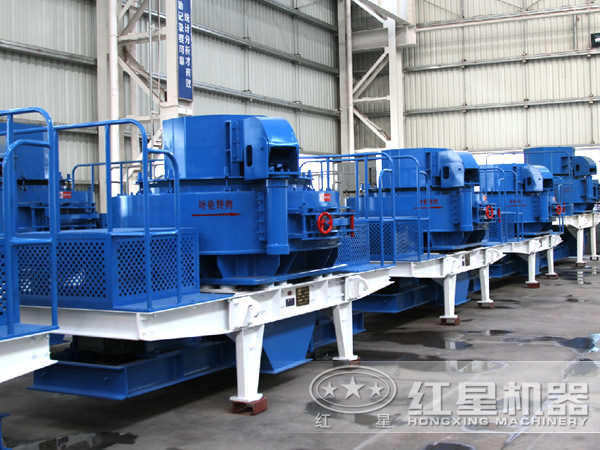

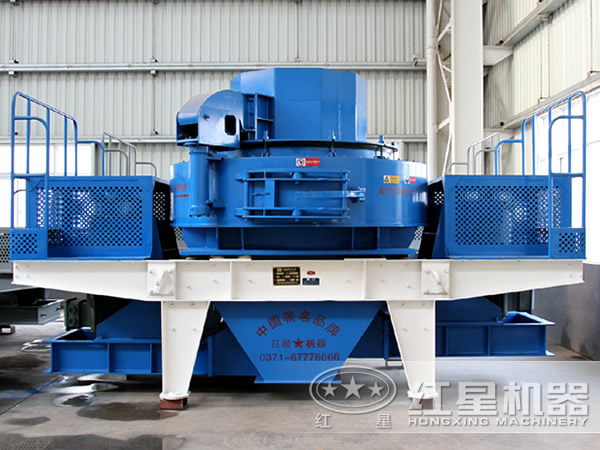

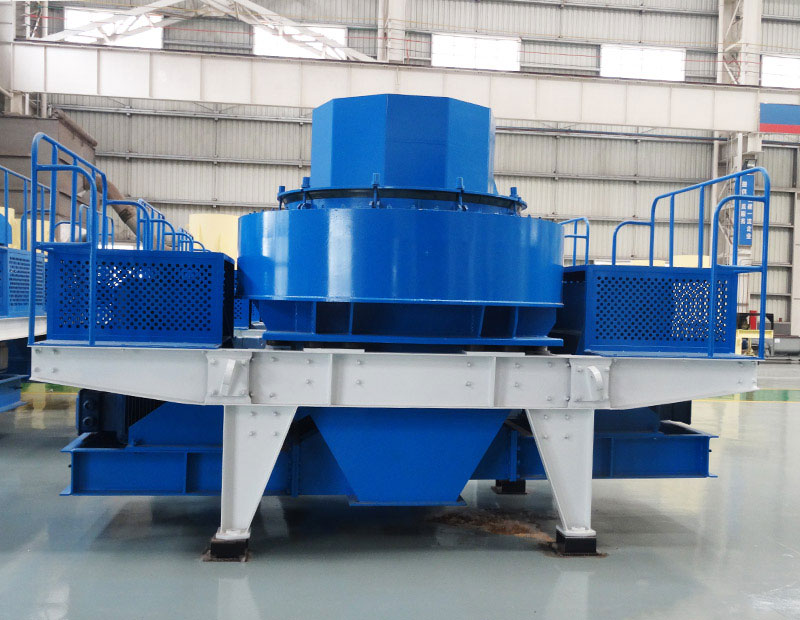

圖片實拍
工作原理
物料由輸送機均勻地送入破碎機內部，經分料器將物料分成兩部分，一部分由制沙機分料器中間進入高速旋轉的葉輪中，在制沙機葉輪內被迅速加速，其加速度可達數百倍重力加速度，然后以60-70米/秒的速度從葉輪三 個均布的流道內拋射出去，首先同由分料器四周自收落下的一部分物料沖擊破碎，然后一起沖擊到渦支腔內物料襯層上，被物料襯層反彈，斜向上沖擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從制沙機葉輪流道發射出來的物料形成連續的物料幕。這樣一塊物料在渦動破碎腔內受到兩次以至多次機率撞擊、磨擦和研磨破碎作用。被破碎的物料由制沙機下部排料口排出。和循環篩分系統形成閉路，一般循環三次即可將物料破碎成20目以下。在整下破碎過程中，物料相互自行沖擊破碎，不與金屬元件直接接觸，而是與物料襯層發生沖擊、磨擦而粉碎，這就減少了角污染，延長制沙機磨損時間。制沙機渦動腔內部巧妙的氣流自循環，消除了粉塵污染。

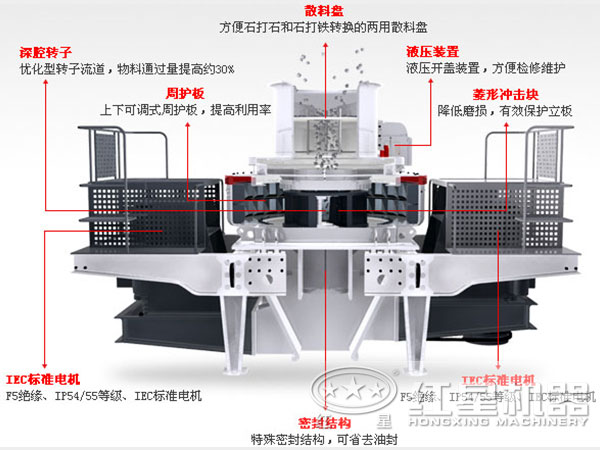

內部結構圖
工作特點
1.制沙機工藝流程設計簡便，操作容易；制沙機生產效率高，產品粒度均勻。另外，可以調節出料粒度，所以也經常用于物料粗磨作業。
2.排除非破碎物料雜物能力強，可以有效減小對設備的損壞率產品成品顆粒形狀好，產品質量高；制沙機配有液壓站，操作和維護都很便捷。
技術參數
| 型號 | VSI 7611 | VSI 8518 | VSI 9526 | VSI 1140 | VSI 1145 | VSI 1150 | |
| 處理量 (t/h) |
瀑落與中心進料 | 80-180 | 140-260 | 200-380 | 300-520 | 350-610 | 360-650 |
| 全中心進料 | 40-90 | 70-130 | 100-190 | 160-260 | 180-355 | 190-365 | |
| 最大入料尺寸 （mm） |
軟料 | 35 | 40 | 45 | 50 | 50 | 50 |
| 硬料 | 30 | 35 | 40 | 40 | 45 | 45 | |
| 轉速（r/min） | 1700-1890 | 1520-1690 | 1360-1510 | 1150-1300 | 1150-1300 | 1150-1300 | |
| 電機功率（kw） | 4P 110 | 4P 180 | 4P 264 | 4P 400 | 4P 440 | 4P 500 | |
| 外形尺寸（長×寬×高）（mm） | 4100×2250×2300 | 4160×2360×2500 | 4540×2500×2830 | 5500×2750×3100 | 5500×2750×3100 | 5500×2750×3100 | |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
