生產能力：50-500t/h
產品介紹
石子制砂機又稱沖擊式制砂機，是結合國內制砂生產方面的實際情況，研制開發的生產石料和機制砂的設備。在鑄造機械行業中，石子制砂機是一種經常使用的砂處理設備，是結合國內制砂生產方面的實際情況，研制開發的具有較高水平的高產碎石設備。

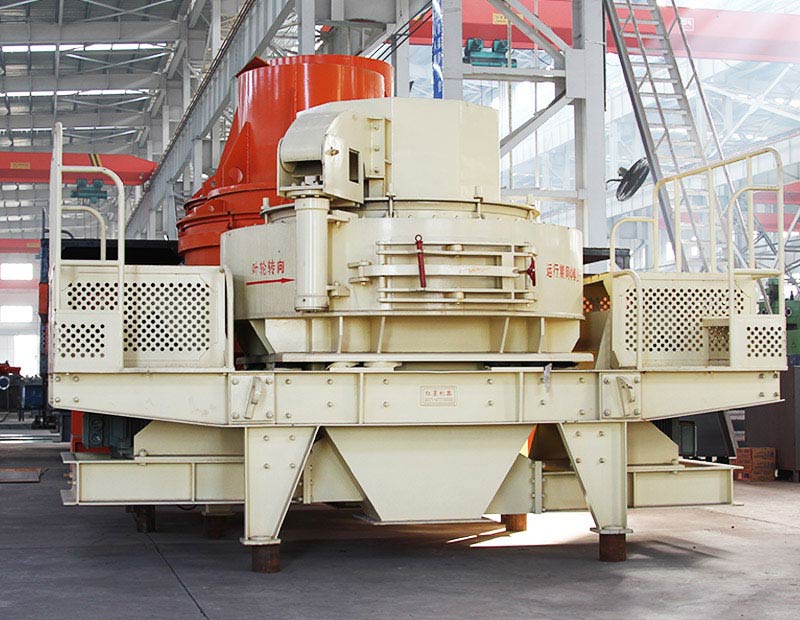

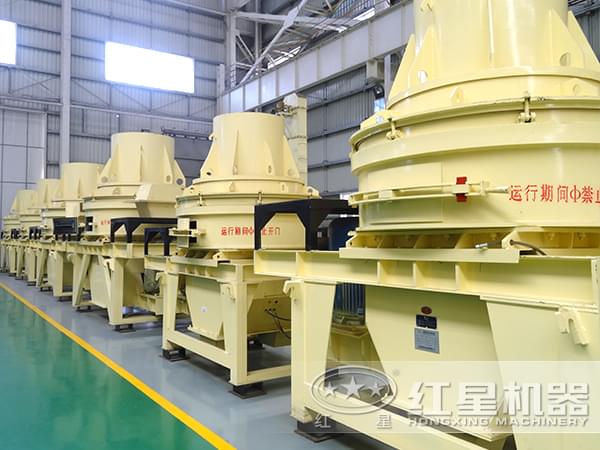

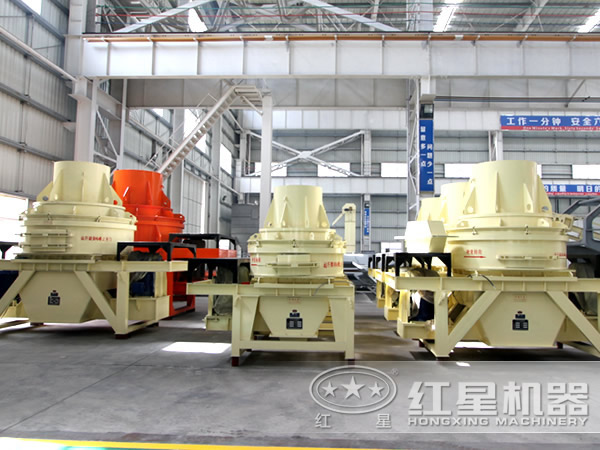

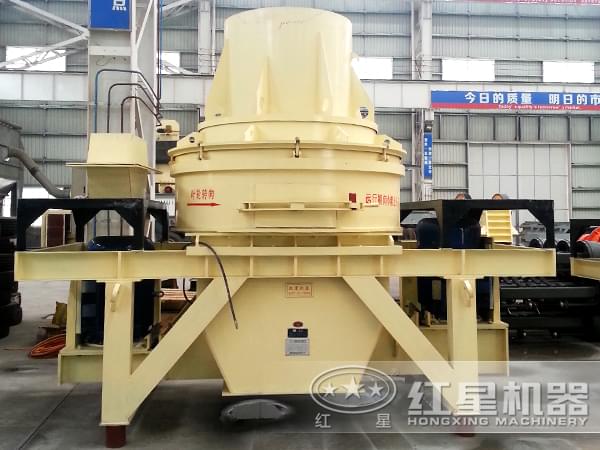

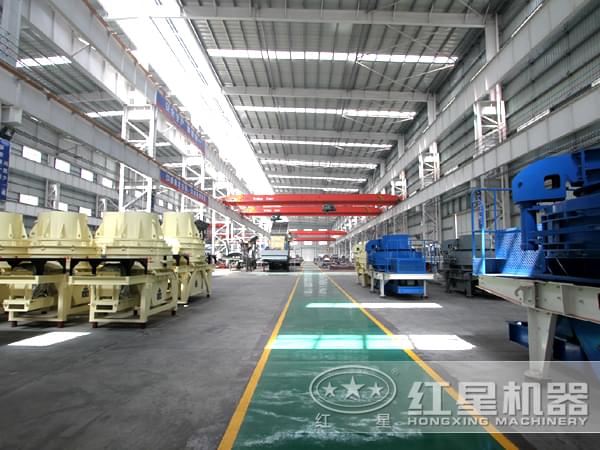

圖片實拍
工作原理
石料由沖擊式制砂機上部直落入高速旋轉 的轉盤，在高速離心力的作用下，與另一部分以 傘型方式分流在轉盤四周的沖擊塊產生高速度 的撞擊與高密度的破碎，石料在互相打擊后，又 會在轉盤和機殼之間形成渦流運動而造成多次 的互相打擊、摩擦、破碎、直至破碎成所要求的 粒度。 一塊物料在渦動破碎腔內受到兩次以至多次機率撞擊、磨擦和研磨破碎作用。被破碎的物 料由下部排料口排出。
內部結構圖
性能特點
1.石子制沙機結構簡單合理、自擊式破碎，超低的使用費用；
2.石頭制沙機具有特殊的軸承安裝與先進的主軸設計，使本機具有重負荷和高速旋轉的特點。
3.葉輪及渦動破碎腔內的物料自襯大幅度減少磨損件費用和維修工作量。生產過程中，石料能形成保護底層，機身無磨損，經久耐用。
4.可靠性高、嚴密的安全保障裝置，保證設備及人身安全；
5.石料制沙機運轉平穩、工作噪聲小、高產節能、破碎效率高；
6.石子制沙機受物料水分含量的影響小，含水量可達8% 左右；
7.易損件損耗低，所有易損件均采用國內外優質的耐磨材料，使用壽命長。少量易磨損件用特硬耐磨材質制成，體積小、重量輕、便于更換配件。
技術參數
- 制砂機
- HVI制砂機
- VSI制砂機
| 型號規格 | 最大入料 （mm） |
功率 （kw） |
葉輪轉速 （r/min） |
處理量 （t/h） |
外形尺寸(長×寬×高) （mm） |
| HX-06 | 35 | 2P 37-55KW | 2000-3000 | 10-30 | 2500×1620×2600 |
| HX-07 | 45 | 4P 55-75KW | 1500-2500 | 20-55 | 2700×1760×2800 |
| 型 號 | 硬料 | 軟料 | 制砂 | 整形 | 電機功率 |
| 最大進料粒度 （mm） |
通過量 （t/h） |
||||
| HVI 0815 | <30 | <35 | 50-140 | 90-230 | 2×75 |
| HVI 0818 | <30 | <35 | 60-190 | 110-283 | 2×90 |
| HVI 0922 | <35 | <40 | 70-210 | 150-330 | 2×110 |
| HVI 0926 | <35 | <40 | 85-240 | 170-380 | 2×132 |
| HVI 1032 | <40 | <45 | 130-278 | 180-400 | 2×160 |
| HVI 1040 | <40 | <45 | 180-284 | 250-440 | 2×200 |
| HVI 1263 | <50 | <55 | 320-498 | 370-585 | 2×315 |
| 型號 | VSI 7611 | VSI 8518 | VSI 9526 | VSI 1140 | VSI 1145 | VSI 1150 | |
| 處理量 (t/h) |
瀑落與中心進料 | 80-180 | 140-260 | 200-380 | 300-520 | 350-610 | 360-650 |
| 全中心進料 | 40-90 | 70-130 | 100-190 | 160-260 | 180-355 | 190-365 | |
| 最大入料尺寸 （mm） |
軟料 | 35 | 40 | 45 | 50 | 50 | 50 |
| 硬料 | 30 | 35 | 40 | 40 | 45 | 45 | |
| 轉速（r/min） | 1700-1890 | 1520-1690 | 1360-1510 | 1150-1300 | 1150-1300 | 1150-1300 | |
| 電機功率 | 4P 110 | 4P 180 | 4P 264 | 4P 400 | 4P 440 | 4P 500 | |
| 外形尺寸（長×寬×高）（mm） | 4100×2250×2300 | 4160×2360×2500 | 4540×2500×2830 | 5500×2750×3100 | 5500×2750×3100 | 5500×2750×3100 | |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
